平成29年春期試験問題 午前問43

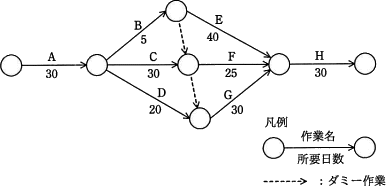

図のアローダイアグラムで表されるプロジェクトは,完了までに最短で何日を要するか。

  • 105
  • 115
  • 120
  • 125
正解 問題へ
分野:マネジメント系
中分類:プロジェクトマネジメント
小分類:タイムマネジメント
解説
ダミー作業を表す破線の矢印が2本ある少し複雑なアローダイアグラムの問題です。

クリティカルパスの候補は、以下の6つです。
  • A→B→E→H
  • A→B→(ダミー)→F→H
  • A→B→(ダミー)→(ダミー)→G→H
  • A→C→F→H
  • A→C→(ダミー)→G→H
  • A→D→G→H
パスごとに所要日数を考えていきましょう。※ダミー作業は作業日数0日の作業として捉えます。
[A→B→E→H]
30+5+40+30=105日
[A→B→(ダミー)→F→H]
30+5+0+25+30=90日
[A→B→(ダミー)→(ダミー)→G→H]
30+5+0+0+30+30=95日
[A→C→F→H]
30+30+25+30=115日
[A→C→(ダミー)→G→H]
30+30+0+30+30=120日
[A→D→G→H]
30+20+30+30=110日
上記の6つの中で[A→C→(ダミー)→G→H]の120日が、プロジェクトにとっての最短所要日数であり、この工程の流れがクリティカルパスになります。よって「ウ」が正解です。
